减压阀的主要名词术语，你都了解吗？

--正文--

减压阀是通过启闭件的节流和调节，将介质压力增加，通过阀后介质压力的直接作用，使阀后的压力手动满足预定的要求。

减压阀只是一种手动蝶阀，在结构和功耗参数方面与通用管件有许多不同之处，有些专用的名词术语，便于混淆。为了使广大读者更清楚地了解减压阀，并能正确采用，先将减压阀的主要名词术语给予说明。

一.减压阀的名词术语

1）直接作用式减压阀：

运用出口压力变化，直接控制阀瓣运动的减压阀

2）先导式减压阀：

由主阀和导阀组成，出口压力的变化通过放大控制主阀动作的减压阀

3）薄膜式减压阀：

选用阀座作敏感器件来推动阀瓣运动的减压阀

4）活塞式减压阀：

选用活塞作敏感器件来推动阀瓣运动的减压阀

5）波纹管式减压阀：

选用波纹管作敏感器件来推动阀瓣运动的减压阀

6）静态密封：

出口流量为零时，减压阀的密封状态

7）动态密封：

出口介质截至淤塞时，减压阀的密封状态

8）调压特征：

进口压力一定，连续调节出口压力时，减压阀的卡阻和震动现象

9）压力特征：

稳定流动状态下，出口流量一定，进口压力改变时，出口压力与进口压力的函数关系

10）流量特征：稳定流动状态下，进口压力不变，出口压力与流量的函数关系

11）最大流量：

在给定的出口压力下，当其误差在规定范围内所能达到的流量上限

12）压力特征误差值：

出口流量一定，进口压力变化时，出口压力的变化值

一般减压阀的阀后压力Pc应大于阀前压力的0.5倍，即Pc＜0.5P1

减压阀的应用范围较广泛，在蒸气、压缩空气、工业用气、水、油和许多其他液体介质的设备和管道上均可使用。介质流经减压阀出口处的量，通常用净重流量G(kg/s)或容积流量（m³/s）表示

2、减压阀的种类

减压阀的种类太多，但大致可分为直接作用式（自力式）和间接作用式（它力式）两大类。直接作用式减压阀，即运用介质原本的能量来控制所需的压力。间接作用式减压阀不锈钢减压阀，即运用外界的动力，如气压、液压或机电等来控制所需的压力。这两类相比不锈钢减压阀，后者结构比较简略，前者精度较高。现在，我国大量生产和使用的都是直接作用式减压阀。按照减压阀的结构还可分为：

1）活塞式减压阀：

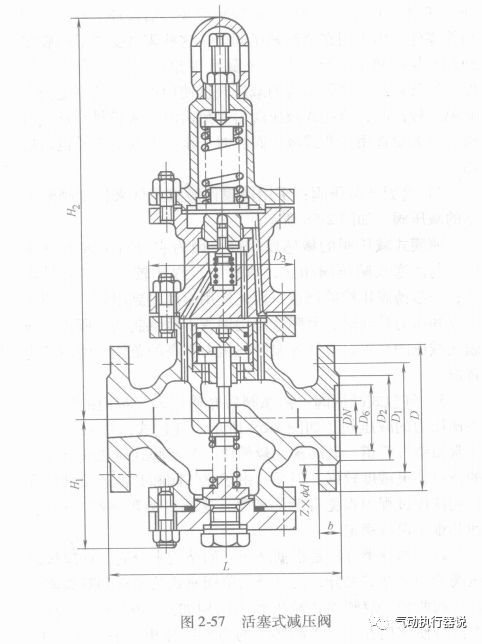

它是通过活塞来平衡压力，推动阀瓣运动。如图2-57所示

这类减压阀门积小，活塞所容许的行程，但因为活塞在汽缸中磨擦较大，所以灵敏度比薄膜式减压阀低。另外，其制造工艺要求严苛，非常是活塞、环、缸体、副阀等零件，因为用在蒸气减压阀上，这种零件受热后的膨胀间隙不易控制，易形成卡住或放气现象，更影响它的灵敏度。虽然这么，这些结构的减压阀仍使用很广，非常是当介质气温较高时，薄膜式减压阀因为耐低温的薄膜材料无法解决，仍大量采用活塞式减压阀；对于水，空气等介质也可采用。公众号《机械安装工程文萃》，安装工程师的加油站！

2）薄膜式减压阀：

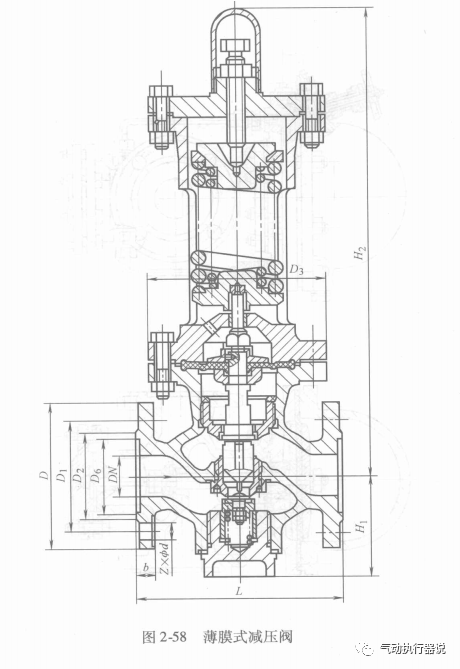

选用薄膜作敏感器件来推动阀瓣运动的减压阀。如图2-58所示

薄膜式减压阀的敏感度较高，由于它没有活塞的磨擦力。与活塞式减压阀相比，薄膜行程较小，且容易损毁；通常薄膜用橡胶制造，所以使用室温遭到限制。当使用室温和压力较高时，薄膜就须要铜或镀锌制造。因此，薄膜式减压阀在水、空气等湿度与压力不高的条件下使用较为普遍

3）气包式减压阀：

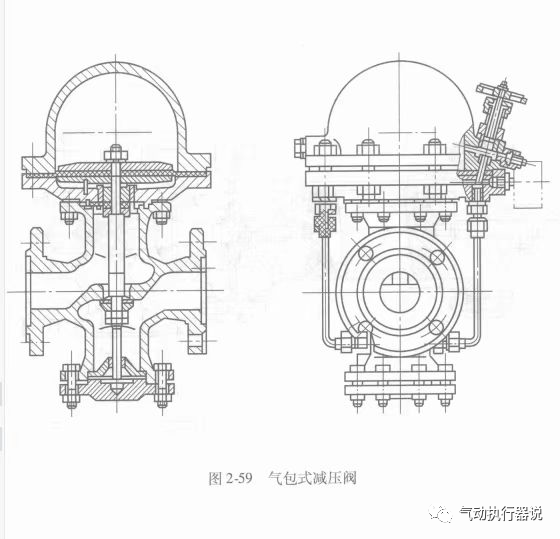

借助阀后介质踏入气包内的压力来平衡压力的减压阀。如图2-59所示

气包式减压阀通常适于室温空气管路。其结构比较简略，与薄膜式减压阀有相似的特性，灵敏度好。并且，因为充气阀和其他连结部件在常年使用过程中难免有泄露现象，这就直接影响阀后压力使其难于保持稳定

以上的分类方式是按照减压阀的结构来分的。若果按减压阀的喷嘴方式来分，又可分为单喷嘴式减压阀和双喷嘴式减压阀两种

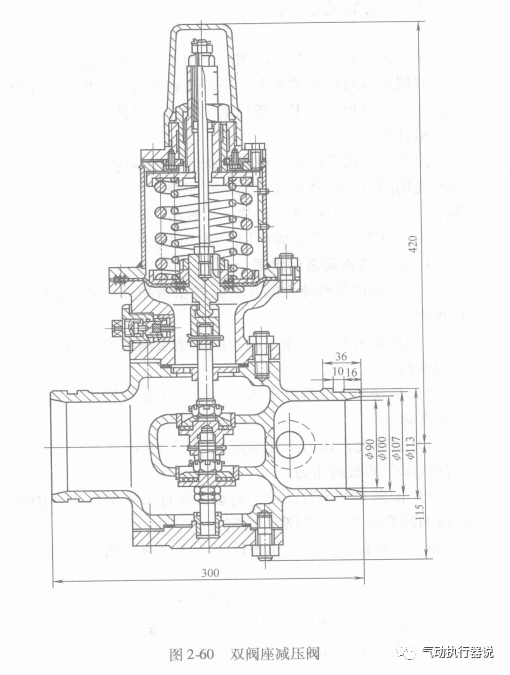

双喷嘴式减压阀的结构如图2-60所示

它一方面可使作用在上、下凸缘上的力大部份互相平衡而抵消，减低作用在轮缘上的合力；另一方面还可以得到较大的通道面积，同时能减少整个管件的容积。但双壳体减压阀的喷嘴工艺性不好，双壳体的加工和抛光比较困难；组装规格链应挺好控制，能够保证组装精度，使减压阀在工作时正常稳定。

END
