减压阀工作原理（图）

：adminTime：2019-12-0508:42：℃

减压阀(Valve）是通过调节，将进口压力减至某一还要的出口压力，并借助介质原本的能量，使出口压力手动保持稳定的阀体。从流体电学的观点看，减压阀是一个局部阻力可以变化的节流器件法兰减压阀，即通过改变节流面积，使流速及流体的动能改变，导致不同的压力损失，进而达到减压的目的。

减压阀工作原理（图）

减压阀的是靠阀内流道对水流的局部阻力增加水压，水压降的范围由连结阀瓣的薄膜或活塞两边的进出口水压差手动调节。定比减压原理是运用阀门中浮动活塞的水压比控制，进出口端减压比与进出口侧活塞面积比成正比。这些减压阀工作平缓无震动；阀门内无弹簧，故无弹簧生锈、金属疲劳失效之虑；密封功耗良好不漏水，所以既减动压（水流动时）又减静压（流量为0时）；非常是在减压的同时不影响水流量。

1、调压范围：它是指减压阀输出压力P2的可调范围，在此范围内要求达到规定的精度。调压范围主要与调压弹簧的挠度有关。

2、压力特征：它是指流量g为定值时，因键入压力波动而导致输出压力波动的特征。输出压力波动越小，减压阀的特征越好。输出压力应当高于键入压力—定值才基本上不随键入压力变化而变化。

3、流量特征：它是指键入压力—定时，输出压力随输出流量g的变化而变化的持性。当流量g发生变化时，输出压力的变化越小越好。通常输出压力越低，它随输出流量的变化波动就越小。

减压阀结构原理

减压阀是选用控制阀门内的启闭件的开度来调节介质的流量，将介质的压力增加，同时利用阀后压力的作用调节启闭件的开度，使阀后压力保持在一定范围内，并在壳体内或阀后喷入冷却水，将介质的气温增加，这些管件称为减压减温阀。减压阀快易优手动化选型有收录。该阀的特征，是在进口压力不断变化的状况下，保持出口压力和湿度值在一定的范围内。

1、减压阀主要由阀门、膜片或活塞、弹簧、调节螺栓组成。

2、减压阀按结构方式可分为薄膜式、弹簧薄膜式、活塞式、杠杆式和波纹管式。

3、作用式减压阀是最简略的减压阀，直接作用式减压阀，带有平阀座或波纹管。由于它是独立结构，所以无需在下游安装外部传感器线。它是三种减压阀中容积最小、使用最经济的一种，专为中低流量设计。直接作用式减压阀的准确度一般为下游设定点的+/-10%。

4、活塞式减压阀该类别的减压阀集两种阀―导阀和主阀―于一体。导阀的设计与直接作用式减压阀类似。来自导阀的进气压力作用在活塞上，使活塞打开主阀。假如主阀较大，难以直接打开时，这些设计都会运用入口压力打开主阀。因而，这种类型的减压阀，与直接作用式减压阀相比，在相似的管线规格下，容量和准确度（+/-5%）更高。与直接作用式减压阀相似的是，减压阀内部感知压力，无须外部安装传感器线。

5、薄膜式减压阀在这种类型的减压阀中，双阀座取代了内导式减压阀中的活塞。这个减小的阀座面积才能打开更大的主阀，但是在相似的管线规格下，其容量比内导式活塞减压阀更大。另外，阀座对压力变化更为敏感，准确度可达+/-1%。准确性更高是因为下游传感器线的定位（阀的外部），其所在位置二氧化碳或液体动乱更少。该减压阀十分灵活，可以选用不同类别的导阀（比如压力阀、温度阀、空气装载阀、电磁阀或几种阀同时配套适用）。

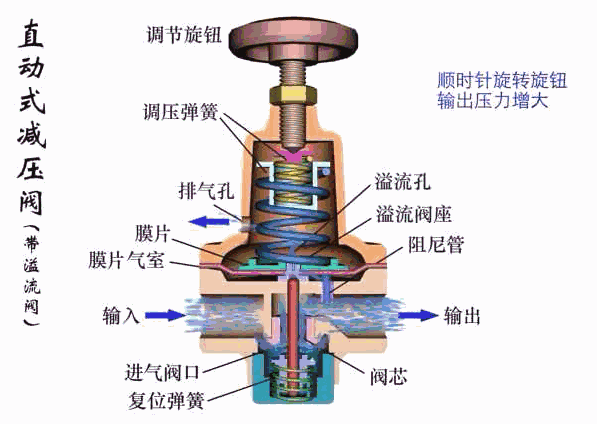

6、直动式减压阀所示为直动式带溢流阀的减压阀(简称溢流减压阀)的结布光。溢流减压阀是靠扰流板的节流作用减压，靠阀座上力的平衡作用和溢流孔的溢流作用稳压；调节弹簧即可使输出压力在一定范围内改变。为避免以上溢流式减压阀徘出少量二氧化碳对周围环境的污染，可选用不带溢流阀的减压阀(即普通减压阀)。

7、先导式减压阀内部先导式减压阀当减压阀的输出压力较高或管径较大时，用调压弹簧直接调压，则弹簧挠度必定过大法兰减压阀，流量变化时，输出压力波动较大，阀的结构宽度也将减小。为了摆脱这种劣势，可选用先导式减压阀。

8、先导式减压阀的工作原理与直动式的基本相似。先导式减压阀所用的调压二氧化碳，是由大型的直动式减压阀供给的。若把大型直动式减压阀装在壳体内部，则称为内部先导式减压阀；若将大型直动式减压阀装在主阀门外部，则称为外部先导式减压阀。
