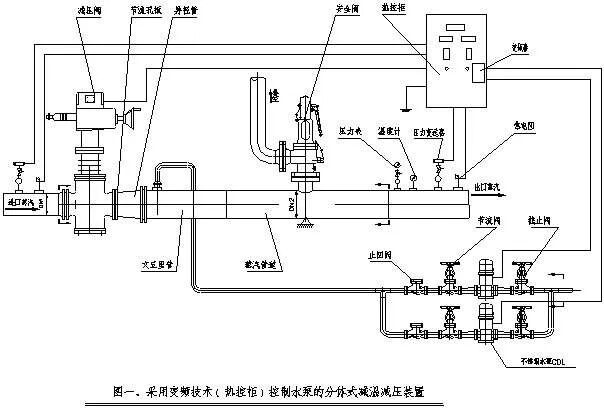

减温减压装置由减温装置（或称为减温装置系统）、减压装置（或称为减压装置系统）、安全装置、热力控制系统、主汽管等部件组成。减温减压装置种类甚多，减温减压装置按使用功能可分为减温装置，减压装置和减温减压装置；按进口端蒸气参数分可分为中温中压（P1≤3.82MPa，t1≤450℃），次高压〔P1≤5.4MPa，t1≤485℃〕和低温高压〔P1≤14MPa，t1≤570℃〕减温减压装置；按结构方式可分为一体式减温减压装置（减温喷头在减压阀内）和分体式减温减压装置（减温喷头分离于减压阀），按阀体(指调压阀)控制方法可分为电、气动和自动或自力式控制。

常用的减温减压装置有以下几种：

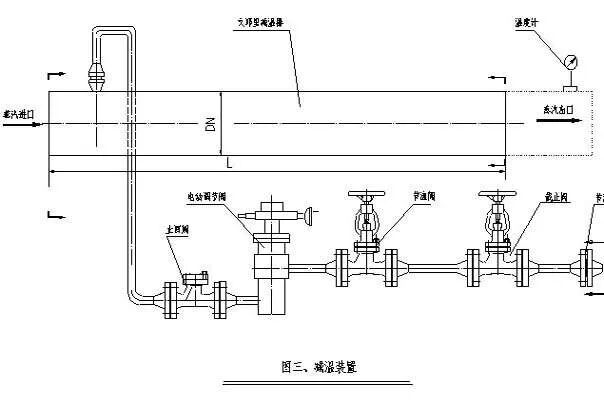

1、减温装置

减温装置由调节阀、止回阀、节流阀、截止阀和喷管装置所组成。阀门拿来避免系统失压时蒸气倒流，节流阀以分配调节阀的压差。高压减冷水由调节阀以定量的方法将调冷水送入喷管，以雾状注入文丘里管中（或可调喷管）的低温蒸气中，使蒸气湿度增加至用户或工艺要求的数值，出口端气温讯号由气温传感传送到控温系统中，与设定的气温相比较，以联通号的方式反馈到调节阀的执行机构中，再次调整阀的开度，调节自来水流量，最终拿来准确控制蒸气体温的目的。文丘里管分体式喷管装置适用于供气管径不高的电机。与减压装置一体的喷管装置结构紧凑,占地面积少，应用广泛。

2、减压装置

减压装置由电动减温减压阀（或减压阀）组成可调式减压阀组，减压阀通过改变流通面积达到调节压力目的。

二级或二级以上减压还需通过减压孔板来实现，减压阀其压力的调节是由压力变送器和调节器来实现的，球阀开度降低时，减压升幅变小；球阀开度降低，球阀减压升幅变大。而自力式减压阀组靠调节弹簧设定减压阀出口端压力,导阀及阀座手动调节主阀瓣开度。在自力式减压阀组中,斯派沙克式减压阀组调节精度最高。

3、安全装置

安全装置为避免出口蒸气压力超出规定值，主蒸气管路上设置了安全阀，当蒸气超压时，安全阀手动打开，排放适量蒸气，使系统压力回到安全值，安全阀靠谱关掉,因而确保减温减压装置的安全运行。安全阀有直接作用式和先导式之分，当DN≤150mm,通常采用直接作用式，当DN≥200mm中压蒸气时，为了保证排放靠谱，通常选用先导式安全阀；当出口蒸气为低压时也可选用直接作用式，使装置结构简略和轻便。

4、热力控制系统（热控拒）

热力控制系统是调节和控制蒸气参数的重要设备，通过接收到减温减压装置出口端的气温、压力讯号，对压力和湿度调节仪进行设定压力和湿度值，操纵执行机构,使减温减压装置出口端的气温、压力参数稳定在用户要求范围内，实现手动调节。本控制系统也可以自动调节，也可以与DCS系统连结，实现计算机远程控制。

5、主汽管

主汽管由混和管和蒸气管等部件组成。其尺寸和结构由用户提供的参数确定可调式减压阀组，它是本装置的主体设备，经减温减压后的蒸气送入用户须要的管线上。减温减压装置进出口均需安装电动阀门（或截至阀）以供开启和关掉之用。
