这次，我们给你们介绍了消防中的各种止回阀，也让你们对消防的实际应用有了更多的深入理解，这么现在我们继续书接上文为你们介绍各种球阀的原理和应用。

先前的可以回顾哦：

5.减压阀

减压阀是通过调节，将进口压力减至某一还要的出口压力，并借助介质原本的能量，使出口压力手动保持稳定的球阀。按照工作原理和结构方式，减压阀可分为比列式减压阀和可调式减压阀。

（1）设置场所

①分区供热：超高层建筑当选用分区消防给水系统，且系统的工作压力不小于2.40MPa时，可选用减压阀减压的方式分区供热。建筑由一套消防电机同时加压，上区的管网由电机直接加压，下区超压部份的管网运用减压阀减压供气。

②当消火栓栓唾沫压小于0.70MPa时应当采取减压举措，减压举措可选用减压阀减压。

（2）作用原理

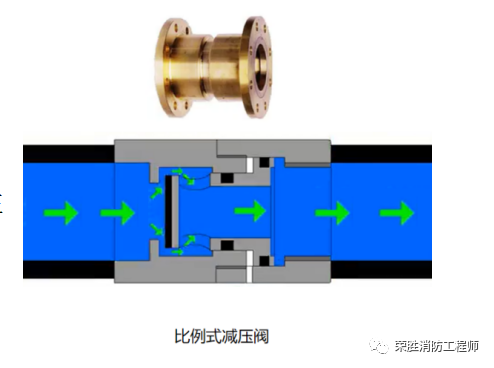

①比例式减压阀：

比列式减压阀是⼀种根据数值比列来控制阀后压力的减压阀，结构简略，阀门只有一个活动部件活塞，运用活塞两端截面积的不同，形成压力差，实现减压。

减压阀的出口压力与进口压力成固定的比列关系，比值有2:1，3:1等且不能调整。其阀后压力随着阀前压力的变化逐渐变化，因此阀后压力并不是保持恒定，而是与阀前压力保持一定的比值。当阀前压力降低时，阀后压力按比列也逐渐提高，反之阀前压力增加时，阀后压力按比列逐渐减少，保持减压阀进出口压力比值不变。当没有流量时，阀门完全关闭，实现减静压。

比列式减压阀门积小，安装便于，售价低，较差应用在系统的加压分区供热中。

②可调式稳压减压阀：

可调式稳压减压阀与比列式减压阀的差别是，可调式稳压减压阀当进口压力有一定升幅变化时，其出口压力只是相对稳定的，且出口压力可以在一定范围内连续调整。

可调式减压阀按结构方式又分为先导式减压阀和直接作用式减压阀。

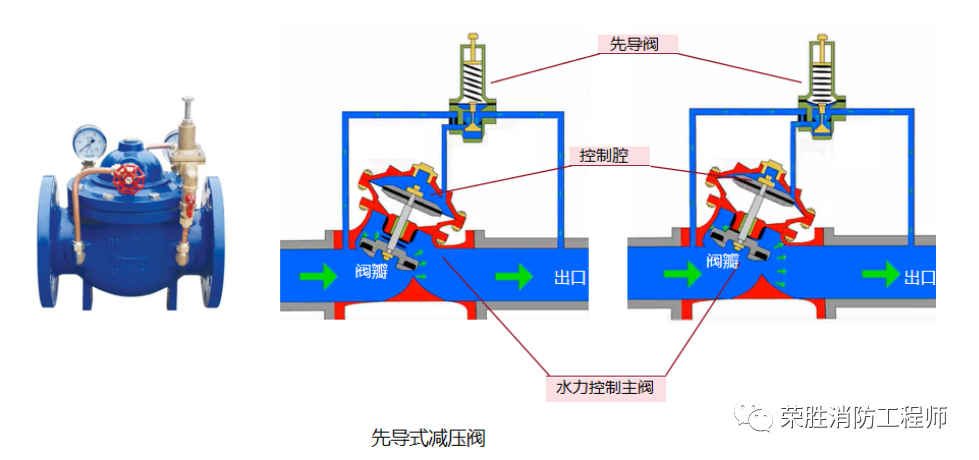

·先导式减压阀：

先导式减压阀由水力控制主阀、先导阀等部件组成，先导阀感应出口压力，按照出口压力调节控制腔压力，控制阀瓣开度，通过改变节流面积，让管线系统中的流速及流体的动能发生改变，形成不同程度的压力损失以后，达到管路内部减压的目的并维持阀后压力的稳定。

当出口压力大于设定值时，先导阀下腔的压力增加，调节弹簧推进衬套下移可调式减压阀组，先导阀开度减小，主阀控制腔压力增加，阀瓣开度降低，阀口压力降低。反之，当出口压力小于设定值时，先导阀下腔压力下降，先导阀开度降低，主阀控制腔压力下降，阀瓣开度降低，阀后压力增加。在先导式减压阀中，调节先导阀的弹簧即可设定出口压力。

先导式减压阀的结构相对复杂，售价较高，适用于大口径减压阀场所。

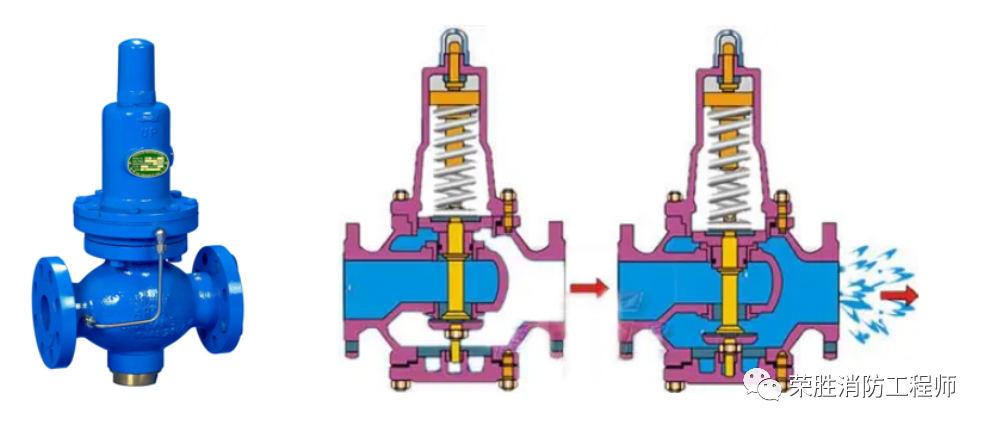

·直接作用式减压阀：

直接作用式减压阀，是运用出口压力变化直接控制阀瓣运动。弹簧向上施加的压力和出口水流压力向下施加的压力产生压力差，直接驱动控制球阀开度，实现出口压力的稳定加压。通过调节弹簧力度，可以调节阀后压力值。

直接作用式减压阀的容积小，售价低，较差应适于小孔径场所。

（3）设置要求

选用减压阀减压分区供热时应符合下述规定：

·消防给水所选用的减压阀功耗应安全靠谱，并应满足消防给水的要求；

·减压阀应按照消防给水设计流量和压力选择，且设计流量应在减压阀流量压力特征曲线的有效段内，并验算在150%设计流量时，减压阀的出口动压不应大于设计值的65%；

·每一供气分区应设不多于两组减压阀组，每组减压阀组宜设置备用减压阀；

·减压阀仅应设置在双向流动的供水管上，不应设置在有单向流动的输水干管上；

·减压阀宜选用比列式减压阀，当超出1.20MPa时，宜选用先导式减压阀；

·减压阀的阀前阀后压力比值不宜小于3:1，当一级减压阀减压不能满足要求时，可选用减压阀串联减压，但串联减压不应小于两级，第二级减压阀宜选用先导式减压阀，阀前后压力差不宜超出0.40MPa；

·减压阀后应设置安全阀，安全阀的开启压力应能满足系统安全，且不应影响系统的自来水安全性。

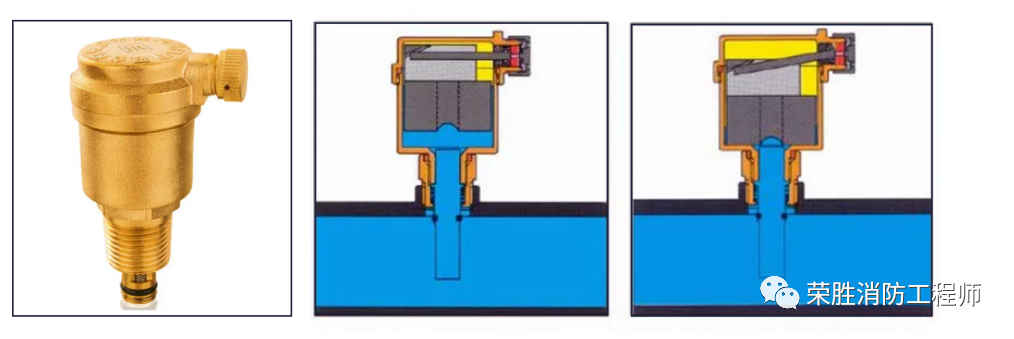

6.手动进气阀

（1）设置场所：消防给水系统管线的最低点处宜设置手动进气阀。

（2）原理：当系统中有二氧化碳溢出时，气感受沿着管线向下爬，最终集聚在系统的最低点，而手动进气阀安装在系统最低点，当二氧化碳踏入进气阀阀腔集聚在进气阀下部，随着阀内二氧化碳增多，压力上升可调式减压阀组，当二氧化碳压力小于系统压力时，气感受使腔内海面回升，浮筒随水位一起增长，打开进气口；二氧化碳排尽后，水位上升，浮筒也逐渐上升，关掉进气口。

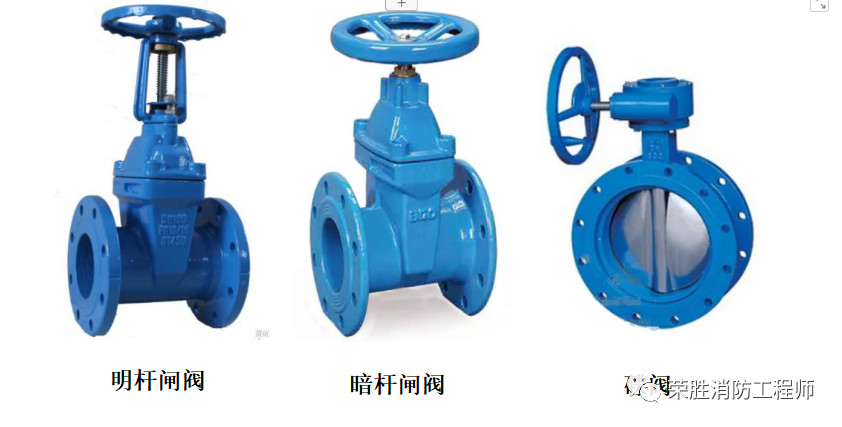

7.球阀选型：

消防电机的吸水管

应设置明杆阀门或带自锁装置的阀门或设有开启刻度和标识的暗杆球阀；

当孔径超出DN300时，宜设置电动球阀；

消防电机的进水口

应设阀门、明杆阀门或带自锁装置的阀门；

当孔径小于DN300时，宜设置电动球阀；

稳压泵吸水管

应设置明杆阀门

稳压泵进水口

应设置消音阀门和明杆阀门

地埋管线

宜选用带启闭刻度的暗杆阀门

当设置在阀体井内时可选用耐磨蚀的明杆阀门

室外架空管线

宜选用阀门、明杆阀门或带启闭刻度的暗杆阀门等

室内架空管线

宜选用带启闭刻度的暗杆阀门或耐磨蚀的明杆阀门
