德国仪表维护人员正在进行阀门的拆卸及维修保养严谨工作态度充分体现

管件的拆装与装配是阀体维修中的两个重要工序。拆装不当，容易受损阀件；装配不正，影响管件的使用。为此，违反细则，正确操作，严苛把关，悉心组装，是减少拆装与装配品质的重要举措。

视频中一名英国仪表维护人员正在进行球阀的拆装及修理保养缜密工作心态充分展现

（本视频6分28秒，建议在wifi环境下查看）

还记得那篇文章吗？

日本女工拧螺丝拧三圈回半圈，是不是傻了呢？

再看视频中

等候拆装的球阀

如同待宰的羔羊

紧紧固定

防止滚动造成部件损坏

先拧松汽缸托架上的固定螺丝

让汽缸完美脱离

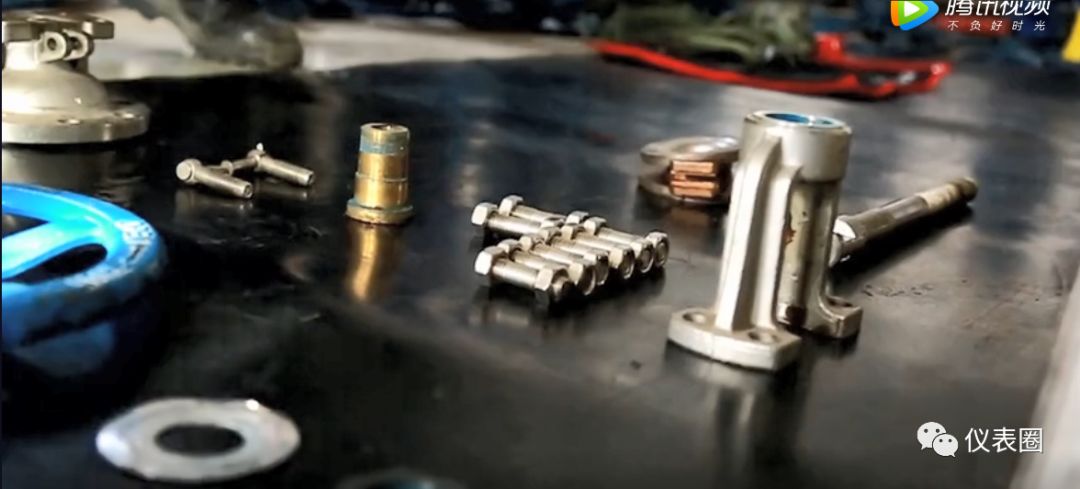

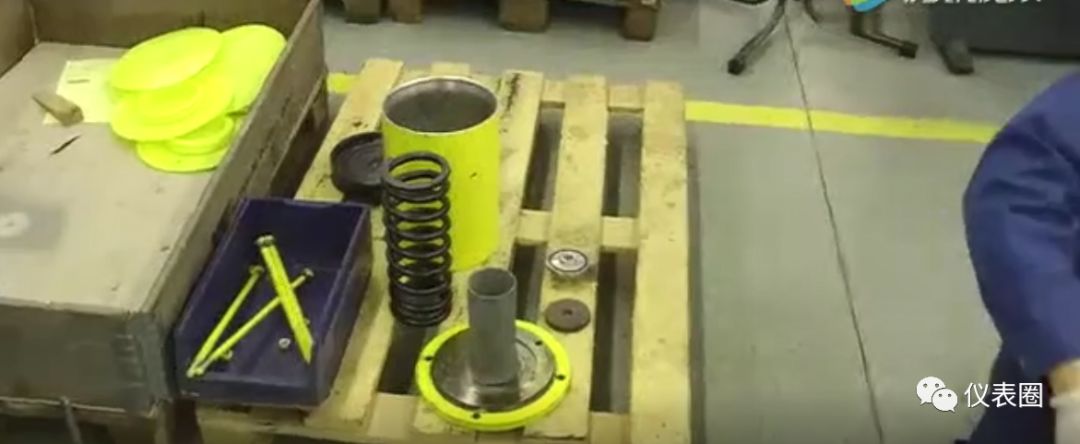

拆出来的部件整齐摆放

以便最后的装配

这么法兰减压阀，美国人日常如何拆装球阀呢？

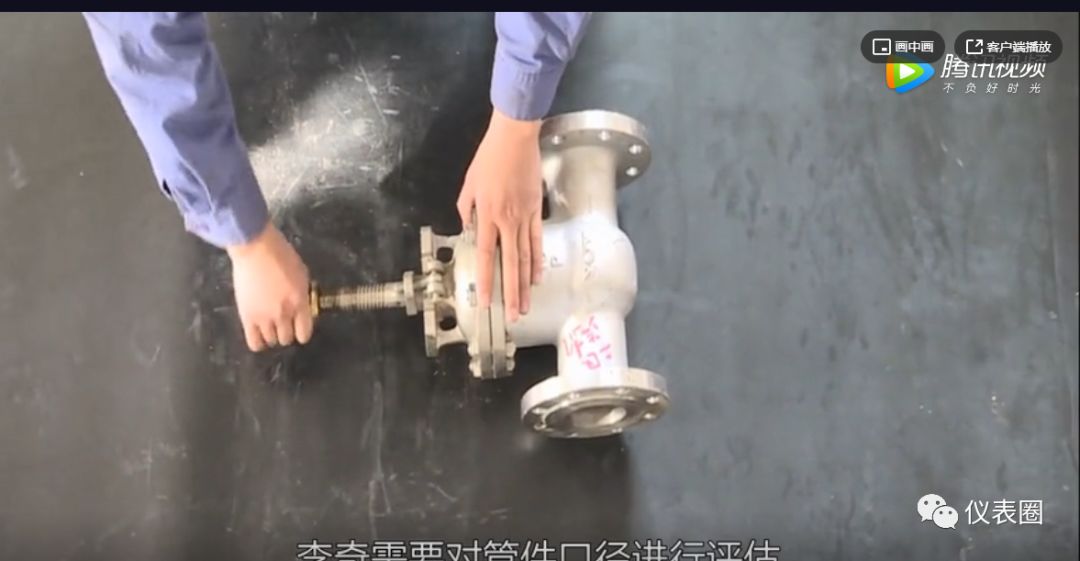

视频中

一名美国仪表维护人员

正在进行球阀拆装作业

幽默的语气

让拆装球阀成为了一件有趣的事情

看完你也忍不住手痒

何种状况下

你会把一件繁琐的工作干成一件轶事呢？

那就是干到极至！

（本视频8分48秒，建议在wifi环境下查看）

身在外，心在单位

几天不摸表，手痒

荣获许可

打算好管阀上三大利器

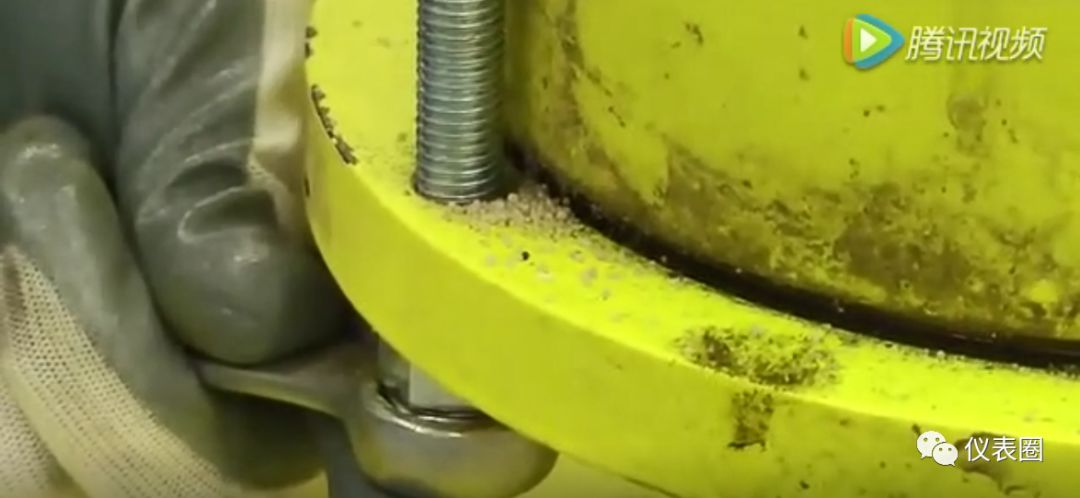

红丹粉、研磨砂、研磨枪

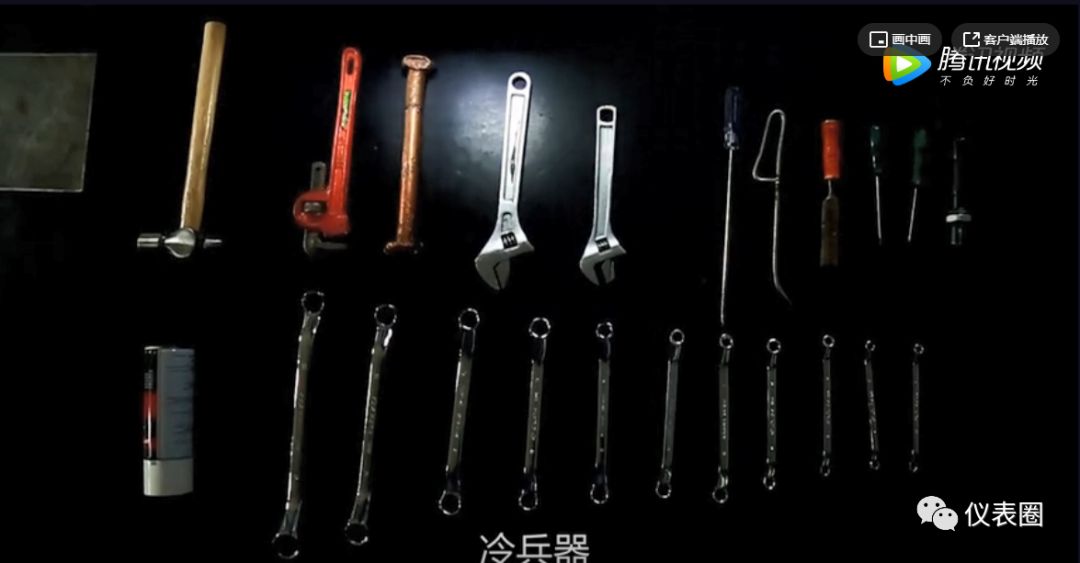

摆上冷兵器

完工了

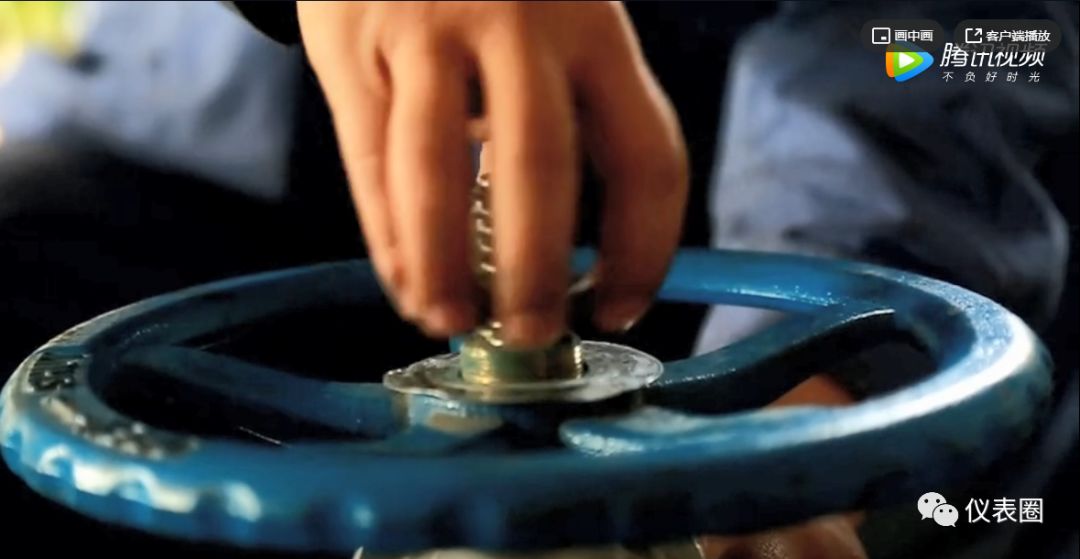

灵活的手掌

在阀体上不断心跳

演绎一段力量与美术的美

以5S为指导

让零部件排列整齐划一

此时适宜来一段《野狼DISCO》

拆装完成

不管是日本人，还是美国人

拆装上去，都是一丝不苟

不分伯仲

拆阀事小，安装事大

怎样正确安装起来呢？

跟随小编一起学习吧~

管件安装要领

▼

安装要求

1、阀门安装之前，应仔细核实所用球阀的规格、规格是否与设计相符；

2、根据管件的规格和出厂说明书检测对照该管件能否在要求的条件下应用；

3、阀门起吊时，钢索应绑在轴套与阀盖的法兰连结处，且勿拴在手轮或轴套上，以免烧坏衬套与手轮；

4、在水平管线上安装管件时，轮缘应平行向下，不容许衬套向上安装；

5、安装球阀时，不得选用生拉硬拽的私自对口连结模式，以免因受力不均，导致受损；

6、明杆阀门不宜装在地下寒冷处，以免衬套破损。

组装要求

擦洗干净的部件应当密封保存，以供安装。

对安装过程要求如下：

1、安装工厂应当保证净化，或则搭建临时的净化区域，比如用新购的彩条布或则塑胶薄膜等，避免在安装过程中有尘土踏入。

2、装配女工应当身着净化的无袖工作服，头戴圆领帽，毛发不能外漏，脚穿干净衣服，手戴塑料袖套，低脂。

3、装配用工具应当组装前进行低脂擦洗法兰减压阀，保证净化。

管件尺寸及类型要求

1、阀门的规格应标明根据的国标编号要求。若是企业标准，应标明规格的相关说明。

2、阀门工作压力，要求≥管道的工作压力，在不影响报价的前提下，球阀可承受的工压应小于管线实际的工压。

3、阀门制造标准，应说明根据的国标编号，若是企业标准，采购协议上应附企业文件。

球阀的功耗测试要求

1、阀门某一型号批量制造时，应委托权威性机构进行以下功耗的测试：①阀门在工压情况下的启闭扭矩；②阀门在管线输水情况下的流阻系数的测量。

2、阀门在出厂前应进行以下的测试：①阀门在开启情况下，壳体应承受管件工压值二倍的内压测量；②阀门在关掉情况下，两边分别承受11倍管件工压值，无漏水；但金属密封的阀门，漏水值亦不小于相关要求。

密封要求

管件的密封功耗是指管件各密封部位阻挡介质泄露的能力，它是阀体最重要的技术功耗指标。管件的密封部位有三处：启闭件与汽缸两密封面间的接触处；滤料与导轮和滤料函的配合处；阀门与阀盖的连结处。其中前一处的泄露称作内漏，也就是一般所说的关不严，它将影响管件切断介质的能力。对于切断阀类来说，内漏是不容许的。后两处的泄露称作外漏，即介质从阀内泄露到阀外。外漏会导致物料损失，污染环境，严重时就会导致车祸。对于可燃易爆、有毒或有放射的介质，外漏更是不能容许的，所以球阀应当具备靠谱的密封功耗。

许多球阀具备方向性

比如截至阀、节流阀、减压阀、止回阀等，假如装倒装反，都会影响使用疗效与寿命（如节流阀），或则根本不起作用（如减压阀），并且导致危险（如阀门）。通常球阀，在壳体上有方向标识。万一没有，应按照球阀工作原理，正确辨识。

截至阀的阀腔左右不对称，流体要让其由下而上通过阀口，那样流体阻力小（由形状所决定），开启省力（因介质压力向下），关掉后介质不压滤料，以便检修，这就是截至阀为何不可安反的道理。其它球阀还有各自的特征。

球阀安装位置，应当方以便操作

但是安装暂时困难些，也要为操作人员的常年工作着想。最好球阀手轮与腹部取齐（通常离操作地坪1.2米），这么，开闭球阀比较省劲。落地球阀手轮要朝上，不要倾斜，以免操作恼火。靠墙机靠设备的球阀，也要留出操作人员躺卧余地。

要防止仰天操作，尤其是强碱、有毒介质等，否则很不安全。

闸门不要倒装（即手轮向上），否则会使介质常年留存在阀盖空间，容易磨蚀衬套，并且为这些工艺要求所禁忌。同时更换填料极不便于。明杆阀门，不要安装在地下，否则因为寒冷而磨蚀外露的衬套。

升降式阀门，安装时要保证其阀瓣平行，从而升降灵活。旋启式阀门，安装时要保证其销轴水平，从而旋启灵活。减压阀要直立安装在水平管线上，各个方向都不要倾斜。

球阀安装施工应当提防，避免撞击延性材料制做的阀体。

安装前：

应仔细核实所有管件的规格与尺寸是否符合设计要求。（按照管件规格和出厂说明书，检测他们是否可以在所要求的条件下应用，必要时作水压或气压实验。）

之外，还应检测滤料是否完好，压盖螺母有否足够的调节余量，并要检测凸缘和阀盘是否灵话，有无卡住和僵硬现象。（阀盘密封面应当关掉严密，对螺纹联接的管件，应检测螺纹品质。不合格的阀体不能进行安装，并应另行存放或做好标记。）

去除阀内的杂物。

安装过程：

管件吊装时，铁丝不要系在手轮或轴套上，以免烧坏很多部件，应当系在法兰上。

对于管件所连结的管道，一定要清扫干净。

可用压缩空气吹去氧化铁屑、泥砂、焊渣和其他杂物。很多杂物，不但容易划伤球阀的密封面，其中大颗粒杂物（如焊渣），能够挡住小管件，使其失效。

安装螺口管件时，应将密封滤料（线麻加铝油或聚四氟烯烃生料带），包在管子螺纹上，不要弄到管件里，以免阀显存积，影响介质流通。

安装法兰球阀时，要留意对称均匀地把紧垫圈。管件法兰与管子法兰应当垂直，间隙合理，以免管件形成过大压力，并且脱落。对于延性材料和硬度不高的球阀，尤其要留意。须与管子铆接的管件，应先焊接，再将关掉件全开，于是焊死。

管件保护举措，有些管件还须有外部保护，即保温和保冷。

有些管件还须有外部保护，这就是保温和保冷。保温层内有时需要加拌热蒸气管道。哪些样的阀体应当保温或保冷，要按照生产要求而定。

原则地说，凡阀内介质减低室温过多，会影响生产效率或冻坏管件，就须要保温，并且拌热；凡管件裸露，对生产不利或导致结冰等不良现象时，就须要保冷。保温材料有石棉，尾矿棉、玻璃棉、珍珠岩，沸石、蛭石等；保冷材料有软木、珍珠岩、泡沫、塑料等。

球阀还需有旁路和仪表

有的球阀，不仅必要的保护设施外，需要有旁路和仪表。安装了旁路。以便疏水阀检修。其他球阀，还有安装旁路的。是否安装旁路，要看球阀情况，重要性和生产上的要求而定。

球阀滤料更换

库存球阀，有的滤料已不管用，有的与使用介质不符，这就须要换滤料。

球阀制做厂未能考虑使用单位千门万类的不同介质，滤料函内总是装填普通盘根，但使用时，应当让滤料于介质相适应。

在更换填料时，要一圈一圈地压入。每圈填缝以45度为宜，圈与圈接开180度。滤料高度要考虑压盖继续压紧的余地，现时又要让压盖下侧压滤料室适当深度，此深度通常可为滤料室总深度的10-20%。对于要求高的闸阀，填缝视角为30度。圈与圈之间填缝错开120度。

除上述滤料此外，还可依据详细状况，辅以橡胶O形环（天然橡胶耐60摄氏度以下弱碱，丁晴橡胶耐80摄氏度以下油晶，氟橡胶耐150摄氏度以下多种磨蚀介质）三件叠式聚四氟烯烃圈（耐200摄氏度以下强磨蚀介质）锦纶碗状圈（耐120摄氏度一下氨、碱）等成型滤料。

在普通石棉盘根外边，包一层聚四氟烯烃生料带，能增加密封疗效，减少轮缘的电物理磨蚀。在压紧酱汁时，要同时摇动衬套，以保持四周均匀，并避免太死，旋紧压盖要使劲均匀，不可倾斜。

本文源自仪表圈
