（瑞升华冠名）液压阀对方向流量和压力的控制

【本期内容，由上海瑞升华赞助首播】

油压阀是油压系统中使用最多的器件，它的功能是控制油液的流动方向、压力、流量，以满足执行器件所需的动力方向、力(或扭力)、速度要求，使整个油压系统能按要求协调地进行工作。

油压阀作为一种用压力油操作的手动化器件，它受配压阀压力油的控制，一般与电磁配压阀组合使用，可适于远距离控制水电站油、气、水管路系统的通断。常适于夹紧、控制、润滑等管路。依靠于这种阀，便能对油压执行器件的启动和停止、运动方向和运动速率、动作次序和摆脱负载的能力等进行调节与控制，使各种油压机械都能按要求协调地工作。

“

油压阀

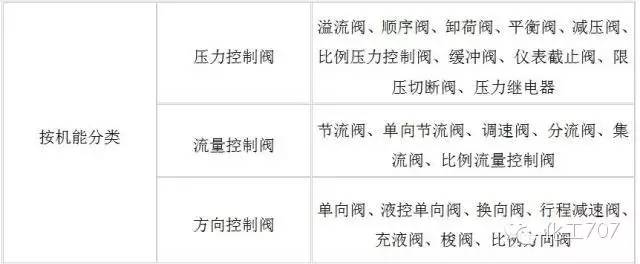

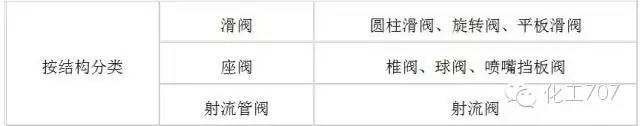

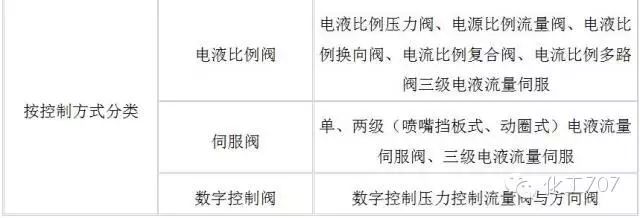

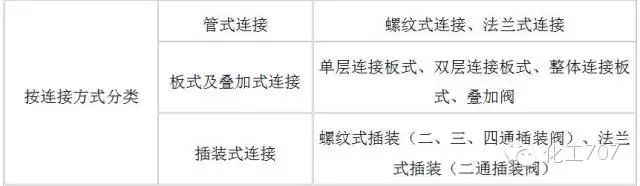

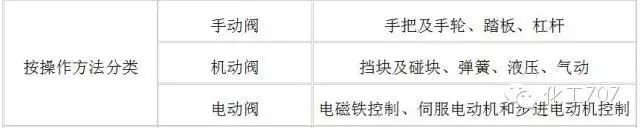

分类小结

”

无论油压阀如何分，在结构上，所有的阀都是由阀门，气阀（转阀或则滑阀）和驱使气阀动作的部件（如弹簧，电磁铁）组成；在工作原理上，所有阀的开口大小，阀进出口液位以及流过阀的流量间的关系都符合孔口流量公式，只是是各阀控制的参数各不相似而已。

接下去小七通过油压阀对方向，流量和压力的控制三个方面来为你们具体介绍各种油压阀的特性。

方向控制阀

拿来控制和改变油压系统液流方向的阀类，如双向阀，液控双向阀最为常见。

双向阀

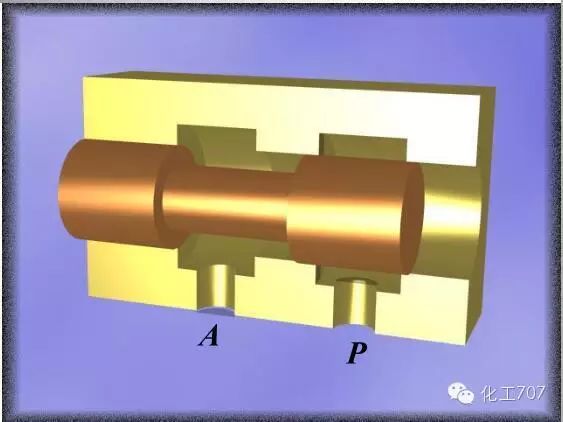

运用衬套与阀门的相对位置的改变，控制相应管路的通、断或变化油液的方向，以实现对执行器件运动方向的控制。

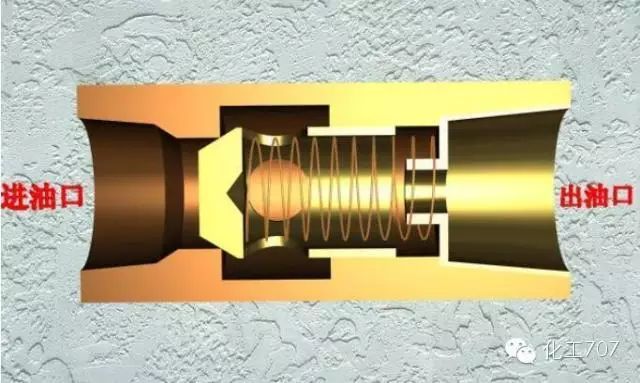

普通双向阀：

作用：控制管路通断，正向导通，逆向截至。

液控双向阀：

组成：普通双向阀+小活塞缸

特征：a.无控制油时，与普通双向阀一样，

b.通控制油时，正逆向都可以流动。

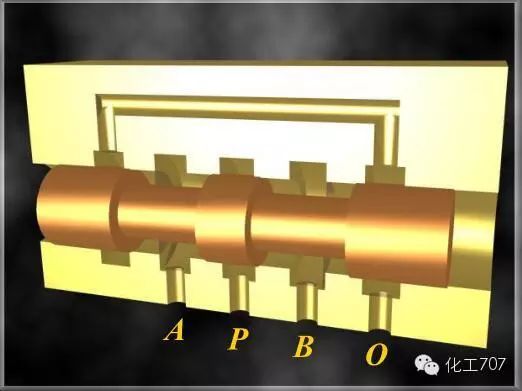

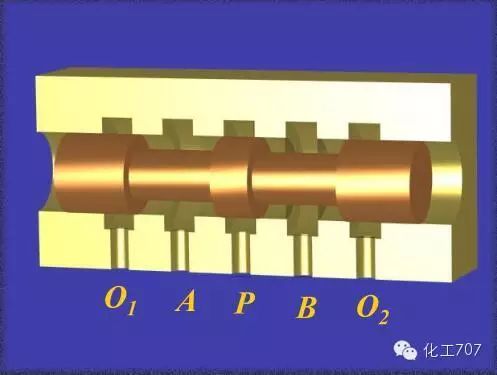

卸荷阀

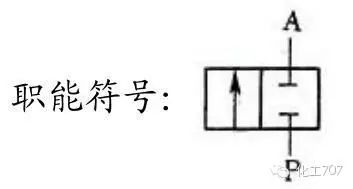

卸荷阀的结构及图形符号：

两位两通：

作用：控制管路的通与断。

两位三通：

作用：控制液流方向

三位四通：

作用：卸荷、停止。

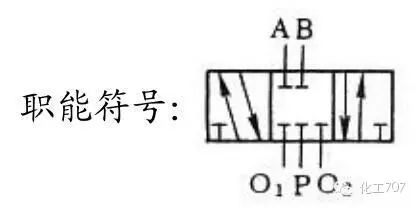

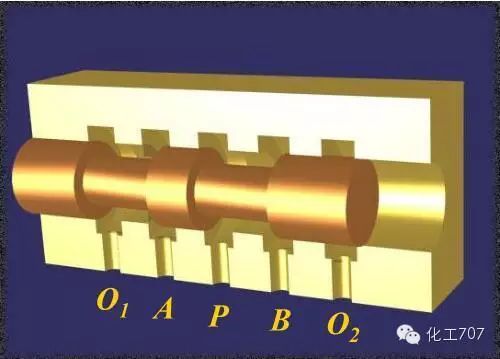

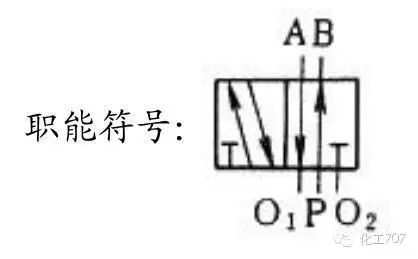

两位五通：

作用：卸荷、两种回油模式。

三位五通：

作用：卸荷、停止、回油不同。

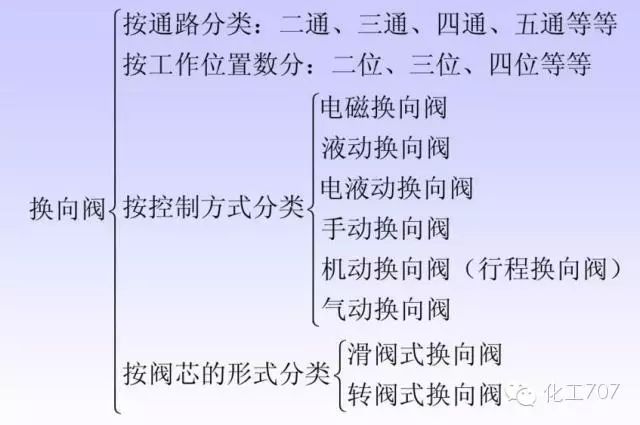

按控制类别的分类

自动卸荷阀

特征：结构简略，动作靠谱，操作比较安全，常用在动作经常，小流量，工作持续时间短的场合。

机动卸荷阀

特征：结构简略，卸荷位置精度高。

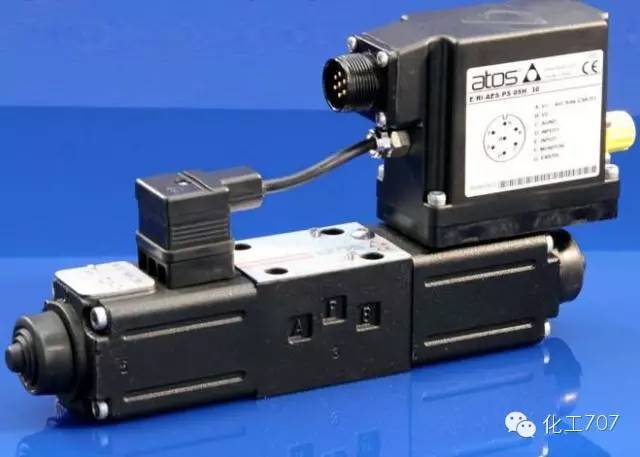

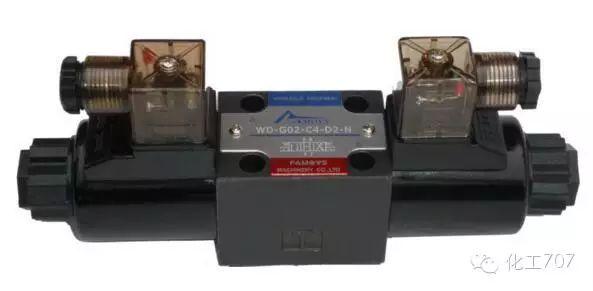

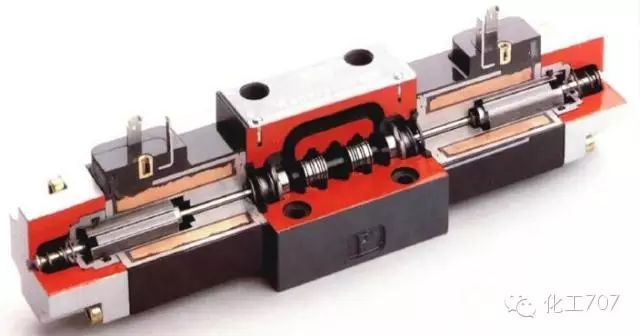

电磁卸荷阀

特征：电源简略，使用便捷，启动力大，反应速率较快，但卸荷时间短，冲击大，噪声大，所以卸荷的速率不能过多。

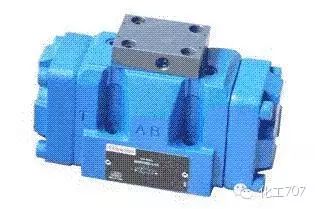

液动卸荷阀

特征：通常适于较大流量（＞63L/min）的场合，通常状况下极少单独使用液动卸荷阀，液动阀与电磁阀组合应用的状况比较多，尤其是在大流量的场合。

电液动卸荷阀

特征：可实现卸荷缓冲，是能用较小的电磁阀控制较大的流量的液动阀。

流量控制阀

流量控制阀是借助改变阀口过流面积(节流口局部阻力)的大小或则通流通道的粗细来控制流量的油压阀。常用的有节流阀和调速阀。

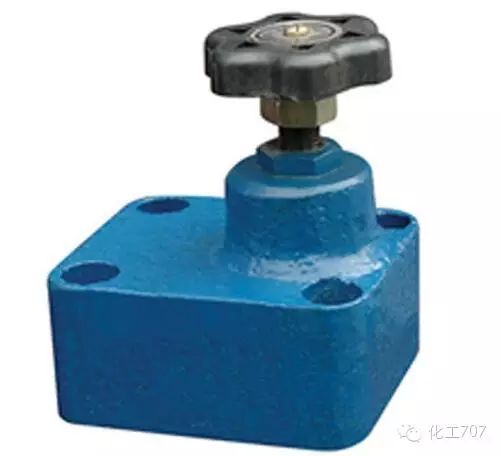

节流阀

特征：节流阀起节流调速作用，起负载减振作用，起压力缓冲作用。

调速阀

特征：因为节流阀刚性差，通过阀口的流量因起前后压力差变化而波动，因此仅适用于执行器件工作负载不大且相对速率稳定性要求不高的场合，而调速阀由节流与定差减压阀串联而成，节流阀拿来调节通过的流量，定差减压阀则手动补偿负载变化的影响，使其节流阀的前后压差当负载变化时也为定值稳压减压阀，解决了负载变化的执行器件的速率稳定性问题。

调速阀与定量泵，溢流阀配合，组成节流调速回路；与变量泵配合，组成体积节流调速回路。主要应用在速率稳定性要求较高的油压系统中。

压力控制阀

压力控制阀是拿来控制和调节油压系统液流压力的阀类，常见的有溢流阀、减压阀和次序阀。

溢流阀

溢流阀是通过阀口的溢流，调定系统工作压力或则限定其最大工作压力稳压减压阀，避免系统缺相。

直动式溢流阀

直动式溢流阀是借助系统中的压力油直接作用在轴套上，与弹簧力平衡，以控制衬套的启闭动作。

适用于低压，小流量，且对于压力稳定性要求不高的系统。

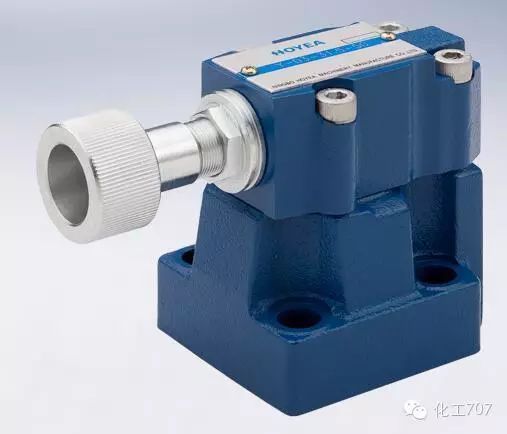

先导式溢流阀

先导式溢流阀定压精度高，静特征较直动型好，承压面积小，灵敏度高。调节省力，灵活。

适用于高压，大流量，对压力稳定要求较高的系统。

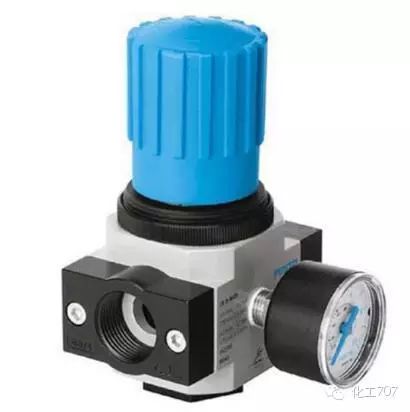

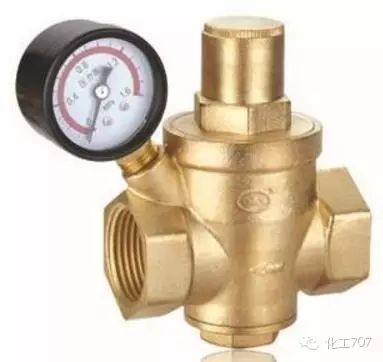

减压阀

减压阀是运用流液流过空隙形成压力损失，使其出口压力高于进口压力的压力控制阀。

按调节要求的不同，可以分为定值减压阀，定差减压阀，定比减压阀。其中定值减压阀应用最广，又简称减压阀。

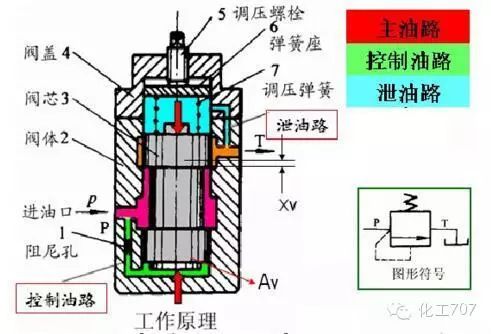

定值减压阀

特征：阀口常开，进出油口相连，有单独的泄油口是出口压力控制，保证出口压力为定值。

减压阀的作用就是稳压和减压。

定差减压阀

定差减压阀除了是其出口压力高于进口压力，但是不管进出口压力怎样变化，都还能保证它的进、出口压力差为定值。

定差减压阀适于某一油压器件进口和出口的压力差为定值的状况，如与节流阀串联组成的调速阀。

定比减压阀

定比减压阀的作用是使进出口压力的比值保持恒定。该阀的弹簧主要适于复位，其键入不是弹簧力而是进口压力。若忽视液动力变化和弹簧力的影响，无论P1或P2发生变化时或通过流量发生变化时，通过定比减压阀可变节流口的调节作用，其减压比基本保持不变运用进口、出口压力作用面积之差，运用进、出口压力不怜悯况下所受的斥力而达到平衡，使进、出口压力的比值恒定为压力比。因而达到定比减压的目的。

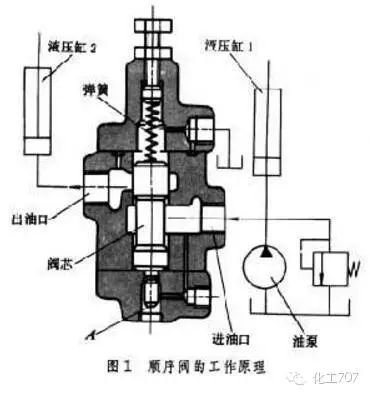

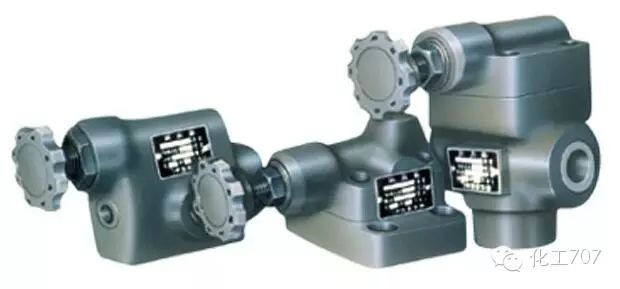

次序阀

次序阀是运用压力来控制阀口通断的压力阀，因适于控制多个执行器件的动作先后次序而得名。

次序阀的进出口压力由油压系统载荷来决定，当进口压力高于弹簧的调定压力时，阀口关掉；当进口压力超出弹簧的调定压力时，阀口开启，拨通管路，出口压力油对下游负载做功。

次序阀调压精度高，误差小；

次序阀的主要作用有：

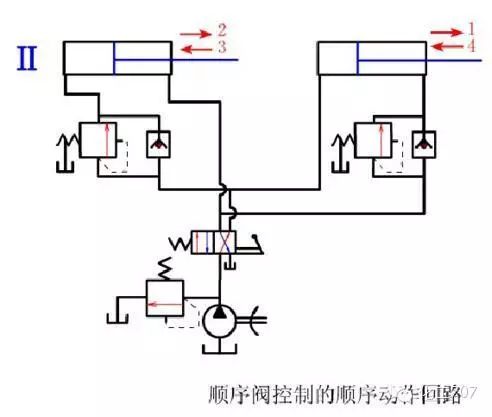

（1）控制多个器件的次序动作；

（2）适于保压回路；

（3）避免因自重导致阀体活塞自由下落而做平衡阀用；

（4）用外控次序阀做换向阀，使泵换向；

（5）用稽核次序阀作背压阀。
