【并联】出口压力与出口的区别，值得收藏！

① 比例式减压阀：进口压力与出口压力成稳定比例关系的减压阀；

② 可调式减压阀：出口压力可调的减压阀；

③ 稳定式减压阀：出口压力保持相对稳定，不随进口压力和流量变化而变化的减压阀；

④ 差压式减压阀：进出口之间的动态减压阀差相对稳定的减压阀；

⑤ 直接作用式减压阀：利用弹簧与膜片之间的差动力直接驱动阀板启闭，实现减压的减压阀；

⑥ 先导式减压阀：利用减压阀先导阀（直接作用式减压阀）水力控制主阀启闭，实现减压的减压阀；

⑦ 双级减压阀：两级串联减压装置组合成一体的减压阀，又称串联式减压阀。

设计选用（1）减压阀分类

给水减压阀

比例式减压阀

可调式减压阀

双级减

稳定式减压阀

差压式减压阀

直接作用式

先导式

直接作用式

先导式

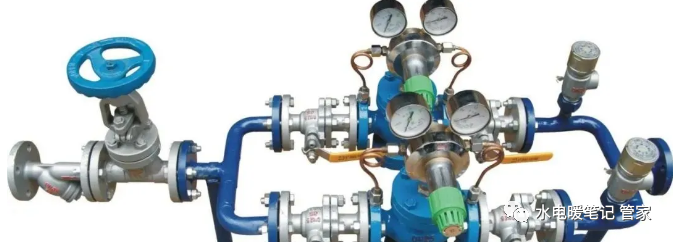

（2）减压阀在给水系统中的设置方式可分为单阀减压、并联减压和串联减压等方式给水减压及其配置① 比例式减压阀、差压式减压阀应设置在进口压力稳定（如上游为高位水箱供水、恒压变频供水等）的场合；其进水管道不应挪作他用或与流量较大的用户管道相相连通，其进口压力的变化幅度宜小于 0.02Mpa；

②稳定式减压阀可用于进口压力变化幅度较大的场合，其进口变化幅度宜小于25%；

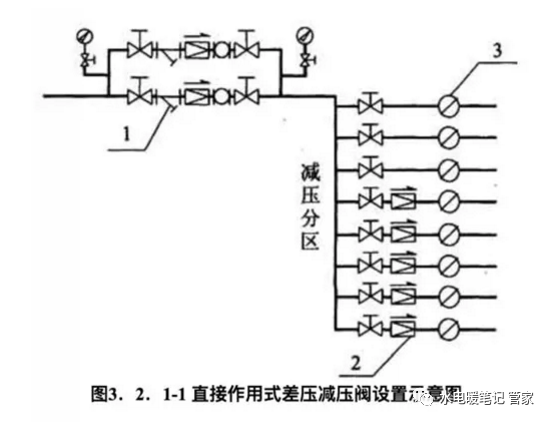

③对出口压力稳定性要求较高的场合，应选择稳定式减压阀；异径并联减压阀方式中的减压阀应选择稳压式减压阀；④当并联减压阀中两个减压阀的安装标高不一致时可调式减压阀，应选择稳压式减压阀；⑤在减压分区内超过 0.2Mpa 的进户管道上宜采用直接作用式稳压减压阀或直接作用差压减压阀；

注意：a、当减压阀的动态减压差△P 小于 0.15Mpa 时，宜选用差压式减压阀，且宜分层或分户设置；b、当管径小于 DN50 时，宜选直接作用式减压阀；当管径大于等于 DN50 时，宜选用先导式减压阀；c、串联减压的减压阀，宜采用不同类型的减压阀；供水干管串联减压，前一级减压阀可选用比例式减压阀，后一级减压阀可选用稳压式减压阀；（比例式减压阀的减压比：（4:1）， 3:1，（2.5:1）， 2:1，（3:2） （根据术语：比例式减压阀进口压力与出口压力成稳定比例关系）可调式减压阀，一般以 3:1， 2:1 比较常见，括号里的为非常规数值，一般较少使用）d、多级减压阀可设置在需要串联减压的管道上。
